拉丝模是拉伸各种金属线材的重要工具 , 作 为线 材生产企业 , 要想降低成本 , 获得稳定长时间 的拉拔 , 精确的尺寸 , 较好 的表面质量 , 没有高质量 的拉丝模具 是难以实现 的。
聚晶金刚石拉丝模正以其高强度 、 高耐磨性以及优良的性价比等特点越来越受到 拉丝行业 的青睐。 在模具材料一定的条件下 , 其孔型结构又 是决定拉丝模质量 的关键 因素 , ·因为不同的拉 拔条件需要有不 同的孔型结构与其相适应 。 只有这样才能延长模具的 寿命 , 创造大的经济效益。
因此 , 本文将对拉丝模的孔型结构加 以具体地分析 。聚晶金刚石物理性 能 杨 氏模量 刚性模量 泊桑 比 极 限抗 拉强 度抗 压强度抗弯强度 。

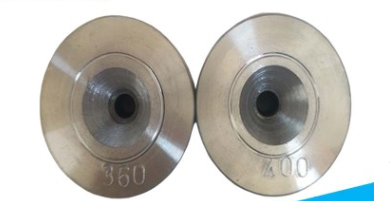

聚晶金刚石的特点及拉丝模具的结构 聚晶金刚石是用质量 优 良的人造金 刚石晶体加上 金 属结合剂 , 在高温条件下 聚 合 而成 6 其聚晶金刚石具有高硬度 , 高耐磨性的特点 , 但由于 其脆性较大 , 为了降低成本 , 用较小量的聚晶金刚石来 满足一定的孔径要求 , 我们采用几图 1 所示拉丝模具 的 结构以满足其力学性能 , 物理性能等需要 。
聚晶金刚石 镶在硬质合金环里 以保 证其 良好的导热和强度 , 一般为 0 . 05 到 0 . 0 75 m m 的 过盈配合犷马, 再用金 属铜 等材料将 聚晶烧结在不 锈钢 ( 防止模具生 锈 )模套中 , 这种结构 可 以给聚 晶一定的渐发生变化而产生 的位能 , 能 的表现形式之 一可 以是 力 ,这种在金属 内部 由于受到外界 诸因 素的作用 而产 生 的力叫做金属 的应力。 当线材被拉出模孔后其所受 的应力必须小于线 材 的变形抗力 , 否则 , 线材将被 继续 拉细 , 甚至 断丝 。
